Um eletrocardiograma confiável começa antes de apertar o botão de aquisição. Preparação inadequada da pele, eletrodos mal posicionados, cabos danificados, movimento e interferência elétrica podem produzir artefatos que confundem a interpretação.

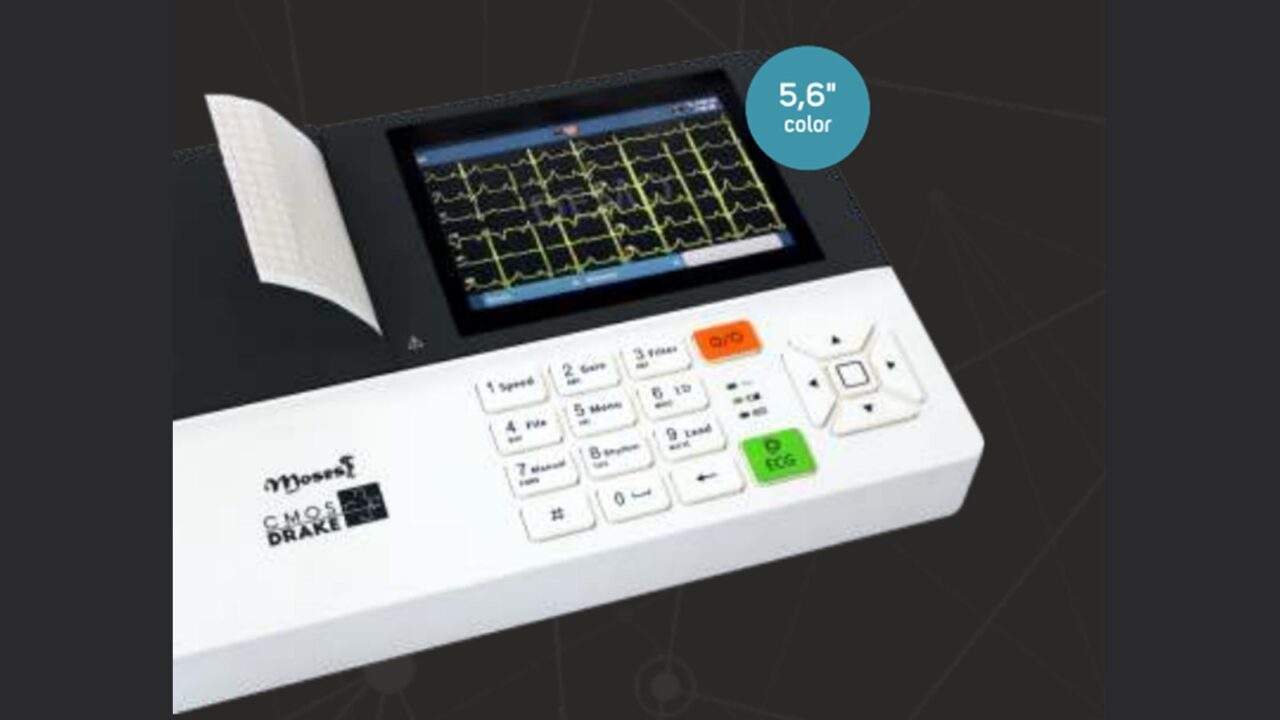

O eletrocardiógrafo Moses, da CMOS Drake, registra derivações do ECG e oferece recursos de impressão e análise. A interpretação automática, quando disponível, é apoio ao profissional: não substitui avaliação clínica nem validação do traçado. Este guia mostra o que fazer antes, durante e depois do exame para que o traçado seja tecnicamente aceitável — e o que investigar quando não é.
Preparação do ambiente e do equipamento
Antes do exame, confirme alimentação elétrica, papel, cabos, eletrodos e integridade do equipamento. O local deve reduzir interferências, permitir privacidade e acomodar o paciente de forma confortável.
Inspecione o cabo do paciente e os conectores. Fissuras, pinos deformados, isolamento rompido e sinais de umidade exigem retirada do acessório. Não improvise extensões ou componentes incompatíveis.
Acessórios que preservam a qualidade do ECG
Use cabo de paciente, rabichos, eletrodos, papel de impressão, fonte e bateria compatíveis com a configuração do Moses. Eletrodos descartáveis precisam estar íntegros, armazenados corretamente e dentro da validade. Cabos devem ser identificados, sem emendas e compatíveis com os conectores. Papel inadequado pode comprometer a impressão e não corrige falhas de aquisição.
Preparação do paciente
Explique o procedimento e peça que a pessoa permaneça relaxada e imóvel. A pele precisa estar limpa e seca; quando necessário, a preparação deve seguir o protocolo institucional. Eletrodos devem ser posicionados nos pontos anatômicos corretos e aderir de maneira uniforme.
Erros de posicionamento podem alterar morfologia e eixo do traçado. Em exames seriados, padronizar a colocação ajuda a comparar resultados.
Sinais de um traçado adequado
Um registro tecnicamente aceitável apresenta linha de base estável, complexos visíveis, derivações identificadas e ausência de interferência que impeça a leitura. Antes de concluir, o operador deve conferir dados do paciente, velocidade, ganho, filtros e qualidade de todas as derivações.
Se o equipamento indicar eletrodo solto ou derivação desconectada, corrija a causa antes da aquisição definitiva.
O que pode indicar uso incorreto
- inversão ou posicionamento inadequado de eletrodos;
- pele sem preparo e baixa aderência;
- paciente falando, tremendo ou se movimentando;
- cabo tensionado ou passando próximo a fontes de interferência;
- filtros usados para “esconder” ruído sem corrigir a origem;
- identificação incorreta do paciente;
- aceitação automática de uma interpretação sem revisão profissional.
Repetir o exame sem investigar o motivo do artefato não melhora a confiabilidade.
Como reconhecer possíveis falhas
Ruído presente em todas as derivações pode apontar para interferência ambiental, aterramento, cabo ou conexão. Problema restrito a uma derivação sugere primeiro revisar eletrodo, contato e terminal correspondente. Impressão fraca, papel que não avança, bateria com autonomia reduzida, tela irregular ou reinicializações inesperadas exigem investigação.
Se um comportamento persistir após as verificações permitidas no manual, interrompa o uso e procure a assistência autorizada. Reparos internos não devem ser feitos pelo operador.
Checagem preventiva
- verificar gabinete, cabo de força e cabo do paciente;
- conferir conectores, derivações e acessórios;
- testar aquisição e impressão segundo a rotina da instituição;
- manter papel e consumíveis compatíveis;
- limpar equipamento e acessórios conforme o manual;
- acompanhar bateria, data e relógio;
- registrar falhas, quedas e intervenções;
- cumprir manutenção e calibração programadas.
Limpeza e conservação
Desligue o equipamento antes da limpeza e siga os produtos e métodos autorizados pelo fabricante. Não permita entrada de líquido, não mergulhe cabos e não reutilize itens descartáveis. Armazene os cabos sem dobras acentuadas ou tensão sobre conectores.
Ficha técnica resumida
Informações declaradas pelo fabricante no catálogo oficial. Recursos marcados como opcionais dependem da configuração adquirida e devem ser confirmados no pedido.
| Tipo | Eletrocardiógrafo interpretativo |
|---|---|
| Visualização | 12 derivações simultâneas na tela |
| Tela | 5,6" colorida (touch screen opcional) |
| Impressora integrada | Térmica de 3 canais |
| Impressão externa | 12 canais em papel A4, direto por cabo USB |
| Bobina termossensível | 8 cm × 20 m |
| Armazenamento | Memória interna para até 1.000 relatórios/exames, com expansão por cartão de memória |
| Conectividade | USB; LAN e Wi‑Fi conforme configuração |
| Envio de relatórios | USB, e‑mail e FTP; integração com softwares hospitalares para diagnóstico remoto |
| Treinamento | Modo demonstração para capacitação e educação continuada |
| Teclado | Numérico emborrachado, com atalhos |
| Peso | 1,5 kg |
| Dimensões | 26 × 18 × 5,5 cm |
Tecnologia apoia; o profissional valida
O Moses pode tornar a rotina mais ágil, mas a qualidade diagnóstica nasce da soma entre equipamento íntegro, técnica correta e interpretação profissional. Um traçado limpo não é detalhe estético: é parte da segurança do paciente.
ECG diagnóstico e ECG de monitorização não são a mesma coisa
O eletrocardiógrafo produz um registro diagnóstico, com derivações padronizadas, velocidade e ganho controlados, destinado à interpretação. Já o ECG exibido em um monitor multiparamétrico serve à vigilância contínua do ritmo — é outra finalidade, com outra filtragem e outro objetivo clínico.
Por isso os dois equipamentos convivem: um monitor de sinais vitais 12" pré-configurado acompanha o paciente ao longo do tempo, e um monitor modular de 12" com pressão invasiva e capnografia cobre cenários de maior complexidade. Entenda a diferença entre alarmes técnicos e fisiológicos no guia dos monitores Levi.
Em serviços que também precisam responder a emergências cardíacas, o Cardioversor Bifásico 8" Combo reúne desfibrilação, marca-passo e monitorização, e o DEA Alive Básico cobre a resposta por leigos treinados em áreas de circulação — assunto do guia de prontidão do DEA Alive.
Perguntas frequentes sobre o eletrocardiógrafo Moses
Por que meu ECG aparece com ruído em todas as derivações?
Ruído generalizado costuma apontar para interferência ambiental, aterramento, cabo de paciente ou conexão. Quando o problema fica restrito a uma única derivação, a investigação começa pelo eletrodo, pelo contato com a pele e pelo terminal correspondente.
Usar o filtro resolve o artefato?
Filtro não corrige a origem do problema. Usá-lo para “esconder” ruído sem investigar a causa compromete a confiabilidade do exame. Corrija preparo da pele, posicionamento, cabo e ambiente primeiro.
A interpretação automática substitui a leitura do profissional?
Não. A interpretação automática é apoio. O ECG deve ser realizado e interpretado por profissional habilitado, considerando o contexto clínico e a validação do traçado.
Quantas derivações o Moses mostra e imprime?
São 12 derivações simultâneas na tela. A impressora térmica integrada é de 3 canais, e a impressão em 12 canais pode ser feita em papel A4 por impressora externa conectada via USB.
Quantos exames o equipamento armazena?
A memória interna comporta até 1.000 relatórios/exames, com possibilidade de expansão por cartão de memória. Os relatórios podem ser transmitidos por USB, e‑mail e FTP conforme a configuração adquirida.
Como conservar o cabo de paciente?
Armazene sem dobras acentuadas e sem tensão sobre os conectores, não mergulhe em líquido e inspecione periodicamente. Fissuras, pinos deformados, isolamento rompido ou sinais de umidade são motivo para retirar o acessório de uso.
Aviso: conteúdo educativo. O ECG deve ser realizado e interpretado por profissionais habilitados, conforme manual, protocolos e contexto clínico.
